0755-29367799| 订货产品号 | ADJH21005 |
| 型号 | ADJH21005 |
| 产品名称 | DJ-H继电器 |
| 特长 | 适用于照明·电机负载的 1a 50A 磁保持继电器 |
| 项目 | 内容 |
|---|---|
| 订货产品号 | ADJH21005 |
| 型号 | ADJH21005 |
| 保护构造 | 焊剂密封 |

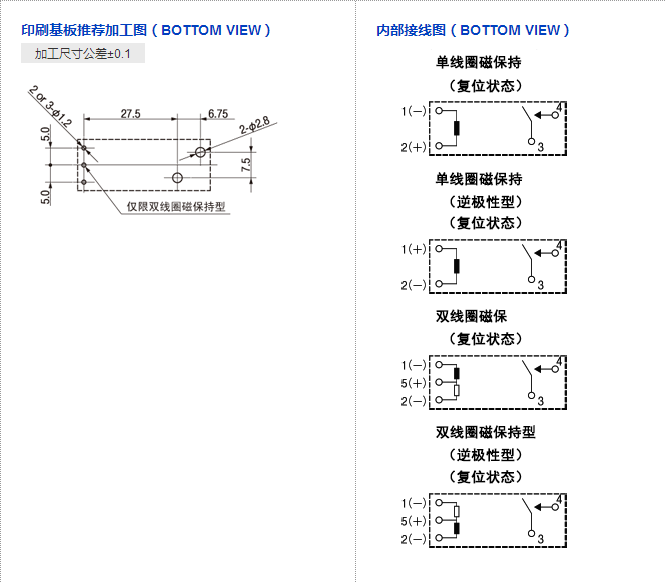

| 动作机能 | 单线圈磁保持 |
| 端子形状 | 印刷电路板端子 |

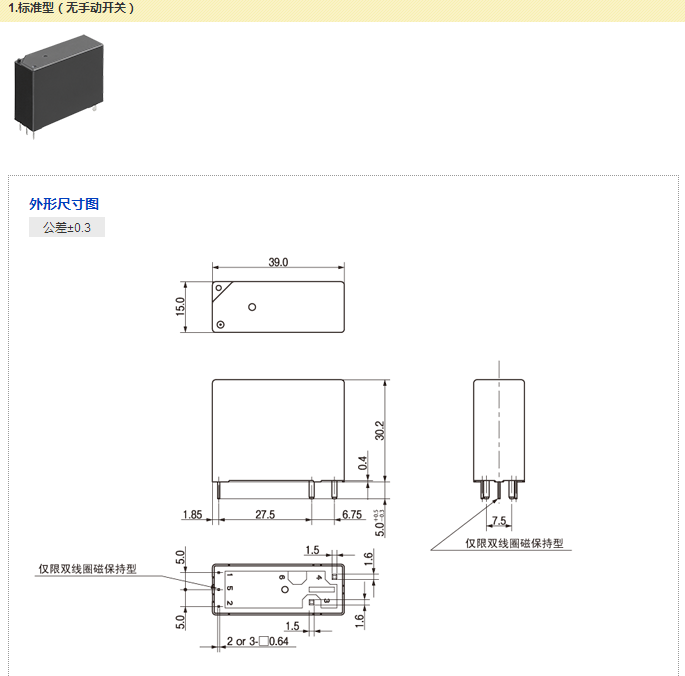

| 功能 | 标准型 (无手动开关型) |
| 包装数量 内箱 (个) | 50 |
| 包装数量 外箱 (个) | 200 |
| 项目 | 内容 |
|---|---|
| 线圈额定电压 | 5 V DC |
| 置位电压（at20°C） | 线圈额定电压的75%V以下(初始) |
| 复位电压（at20°C） | 线圈额定电压的75%V以下(初始) |
| 额定动作电流 〔±10%〕(at20°C) | 置位线圈：200 mA 复位线圈：200 mA |
| 线圈电阻 〔±10%〕(at20°C) | 置位线圈：25 Ω 复位线圈：25 Ω |
| 额定消耗功率 | 1,000mW |
| 更大施加电压 (at20°C) | 线圈额定电压的130%V |
| 项目 | 内容 |
|---|---|
| 触点构成 | 1a |
| 触点形状 | 单触点 |
| 接触电阻（初始） | 20mΩ以下 (24V DC 1A电压下降法) |
| 触点材料 | AgSnO2 type |
| 触点容量（电阻负载） | 50 A 277 V AC |
| 触点更大允许电力（电阻负载） | 13,850 VA (50A 277V AC) |
| 触点更大允许电压 | 480 V AC |
| 触点更大允许电流 | 50A (AC) |
| 最小适用负载（参考値） | 100mA 5V DC |
| 绝缘电阻（初始） | 1,000MΩ以上（500V DC绝缘电阻计，测量与耐电压项相同的位置） |
| 耐电压（初始）：触点间 | 1,500V AC 1分钟 (检测电流：10mA) |
| 耐电压（初始）：触点与线圈间 | 4,000V AC 1分钟 (检测电流：10mA) |
| 耐浪涌电压（初始）：触点与线圈间 | 12,000 V |
| 置位时间（初始） (at20°C) | 线圈额定电压 20ms以下 (不含触点弹跳) |
| 复位时间（初始）(at20°C) | 线圈额定电压 20ms以下 (不含触点弹跳) |
| 误动作冲击 | 100m/s2 (正弦半波脉冲：11ms、检测时间：10µs） |
| 耐久冲击 | 1,000m/s2 (正弦半波脉冲：6ms） |
| 误动作振动 | 10～55Hz (双向振幅：1.5mm、检测时间：10µs） |
| 耐久振动 | 10～55Hz (双向振幅：2.0mm） |
| 机械寿命 | 100万次以上 (通断频率180次／分) |
| 使用条件 | 温度：-40～+85°C 湿度：5～85％ RH (无结冰、凝露) |
| 质量(重量) | 约31 g |
| 项目 | 内容 |
|---|---|
| 电阻负载 | 1万次以上 50A 277V AC (ON：OFF = 1秒：9秒) 10万次以上 25A 277V AC (ON：OFF = 1秒：9秒) |
| 耐突击电流负载 白炽灯负载 | 2.5万次以上 2,400W 120V AC (ON：OFF = 1秒：59秒) |
| 电子整流器负载 耐突击电流负载 | 6千次以上 20A 277V AC (ON：OFF = 1秒：9秒) |
| 耐突击电流负载 电容器负载 (IEC 60669-1) | 3万次以上 20A 250V AC 200 µF (ON：OFF = 1秒：9秒) |
