0755-29367799| 订货产品号 | APAN3109 |
| 型号 | APAN3109 |

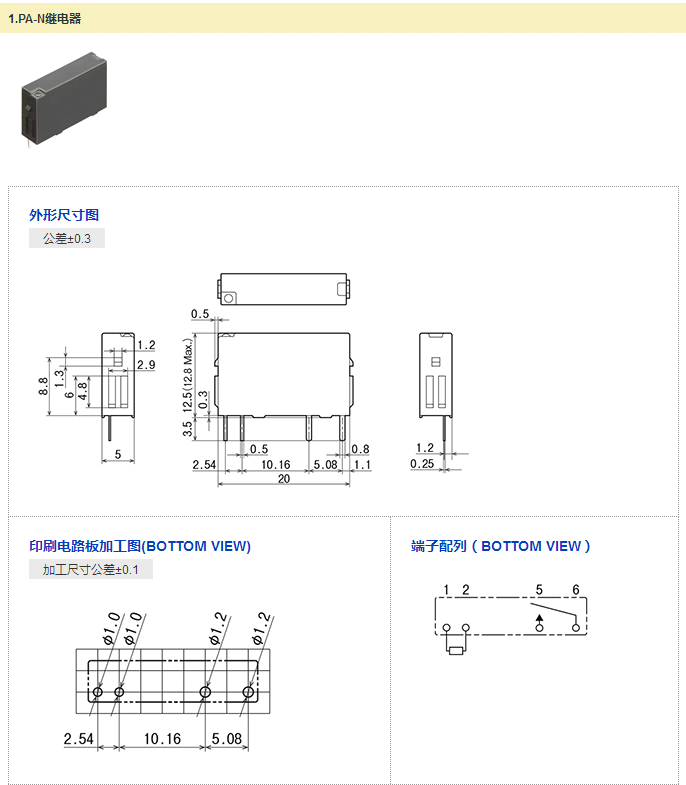

| 产品名称 | PA-N继电器 |
| 特长 | 符合强化绝缘标准获得IEC61010认证的PLC/接口用 1a 5A窄长型功率继电器 |
| 项目 | 内容 |
|---|---|
| 订货产品号 | APAN3109 |
| 型号 | APAN3109 |
| 保护构造 | 塑料密封 |
| 动作机能 | 单稳态 |
| 端子形状 | 印刷电路板端子 |
| 继电器形状 | 窄长型 |
| 绝缘距离 | [触点-线圈间] 空间: 5.29 mm以上、沿面距离: 5.35 mm以上 |
| 可选件 | 还备有插座。 |
| 包装方式 | 管装包装 |
| 包装数量 内箱 (个) | 25 |
| 包装数量 外箱 (个) | 1,000 |
| 项目 | 内容 |
|---|---|
| 线圈额定电压 | 9 V DC |
| 吸合电压 (at20°C) | 线圈额定电压的70% V以下 (初始) |
| 释放电压（at20°C） | 线圈额定电压的5% V以上 (初始) |
| 额定动作电流 〔±10%〕(at20°C) | 12.2 mA |
| 线圈电阻 〔±10%〕(at20°C) | 736 Ω |
| 额定消耗功率 | 110 mW |
| 更大施加电压 (at20°C) | 线圈额定电压的120% V |
| 项目 | 内容 |
|---|---|
| 触点构成 | 1a |
| 触点形状 | 双触点 |
| 接触电阻（初始） | 30 mΩ以下 (6 V DC 1 A 电压下降法) |
| 触点材料 | AgNi type + Au |
| 触点容量（电阻负载） | 5 A 250 V AC, 5 A 30 V DC |
| 触点更大允许电力（电阻负载） | 1,250 VA, 150 W |
| 触点更大允许电压 | 250 V AC, 110 V DC (0.4 A) |
| 触点更大允许电流 | 5 A (AC,DC) |
| 最小适用负载（参考値） | 100 µA 100 mV DC |
| 绝缘电阻（初始） | 1,000 MΩ以上（500 V DC 绝缘电阻计，测量与耐电压项相同的位置） |
| 耐电压（初始）：触点间 | 1,000 V AC 1分钟 (检测电流：10 mA) |
| 耐电压（初始）：触点与线圈间 | 3,000 V AC 1分钟 (检测电流：10 mA) |
| 耐浪涌电压（初始）：触点与线圈间 | 6,000 V |
| 动作时间（初始）（at 20°C） | 线圈额定电压 10 ms以下 (不含触点弹跳) |
| 恢复时间（初始）(at 20°C) | 线圈额定电压 5 ms以下 (不含触点弹跳、无二极管) |
| 误动作冲击 | 147 m/s2 (正弦半波脉冲：11 ms、检测时间：10 µs） |
| 耐久冲击 | 980 m/s2 (正弦半波脉冲：6 ms） |
| 误动作振动 | 10 ～ 55 Hz (双向振幅：2.5 mm、检测时间：10 µs） |
| 耐久振动 | 10 ～ 55 Hz (双向振幅：3.5 mm） |
| 机械寿命 | 2,000万次以上 (通断频率：180次/分) |
| 使用条件 | 温度：-40～+90°C 湿度：5～85％ RH (无结冰、凝露) |
| 质量(重量) | 约3 g |
| 项目 | 内容 |
|---|---|
| 电阻负载 | 10万次以上 3 A 250 V AC (通断频率 20次/分) 10万次以上 3 A 30 V DC (通断频率 20次/分) 5万次以上 5 A 250 V AC (通断频率 6次/分、通断频率 ON : OFF = 1 秒 : 9 秒) 5万次以上 5 A 30 V DC (通断频率 20次/分) |
...
...
