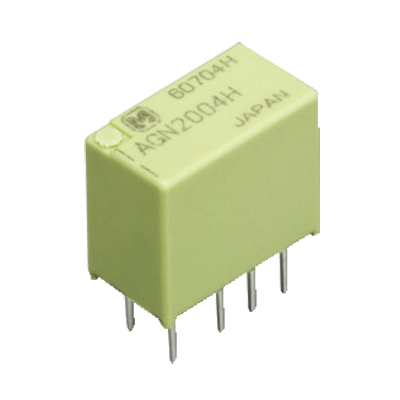

PANASONIC继电器AGN2101H

在线咨询全国热线
13714696201

产品详情

规格详细

项目	内容
订货产品号	AGN2101H
型号	AGN2101H
保护构造	塑料密封型
端子形状	标准印刷板用端子
触点类型	标准触点型
触点机构	B.B.M
触点构成	2c
触点材料	AgPd+Au clad （固定）、AgPd（可动）
动作机能	单线圈磁保持型
额定消耗功率	100mW
线圈额定电压	1.5V DC
置位电压 (at20°C)	额定电压的75%V以下(初始)
复位电压 (at20°C)	额定电压的75%V以下(初始)
额定控制容量(电阻负载)	1A 30V DC, 0.3A 125V AC
触点更大允许电流	1A
最小适用负载(电阻负载)	10µA 10mV DC
耐电压 (初始) : 触点间	AC750V　1分钟 (检测电流：10mA)
耐电压 (初始) : 触点与线圈间	AC1,500V　1分钟 (检测电流：10mA)
耐电压 (初始) : 异极触点相互间	AC1,000V　1分钟 (检测电流：10mA)
耐浪涌电压 (初始) : 触点间	1,500V 10 x 160µs(符合FCC Part68标准)
耐浪涌电压（初始）：触点与线圈间	2,500V 2 x 10µs(北美Telcordia)
机械寿命	5,000万次以上(通断频率180次/分)
电气寿命	10万次以上(1A 30V DC电阻负载下)、10万次以上(0.3A 125V AC电阻负载下)(通断频率20次/分)
使用条件	温度：-40 ～+85°C 湿度：5～85％RH(应无结冰、凝露)
高度(mm)	9.0
重量	约1.0g
包装方式	管装包装
包装数量：内箱 (个)	50
包装数量：外箱 (个)	1000
